引風機消聲器
一、引風機消聲器適用范圍
風機消聲器主要用于各種系列的高壓離心通風機，用于降低進，出風口等空氣動力性噪聲。
風機是一種通用機械設備，使用范圍很廣，電力、礦山、機械、治金、化工等各行業的生產均離不開風機風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出口所輻射出的空動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部治理噪聲污染的要對象之一。工業用風機，屬連續運轉之設備。國際標準化組約織(ISO)對此類設備所規定的噪聲標準為≤90分貝，國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進、出風口向環境所射出的噪聲可達110-120分貝，大大超過了達標要求。
二、引風機消聲器結構原理
公司所生產的FG型風機消聲器系列產品是用于治理風機對環境所形成空氣動力性噪聲的消聲裝置。供離心式、軸流式風機進、出風道的消聲之用。

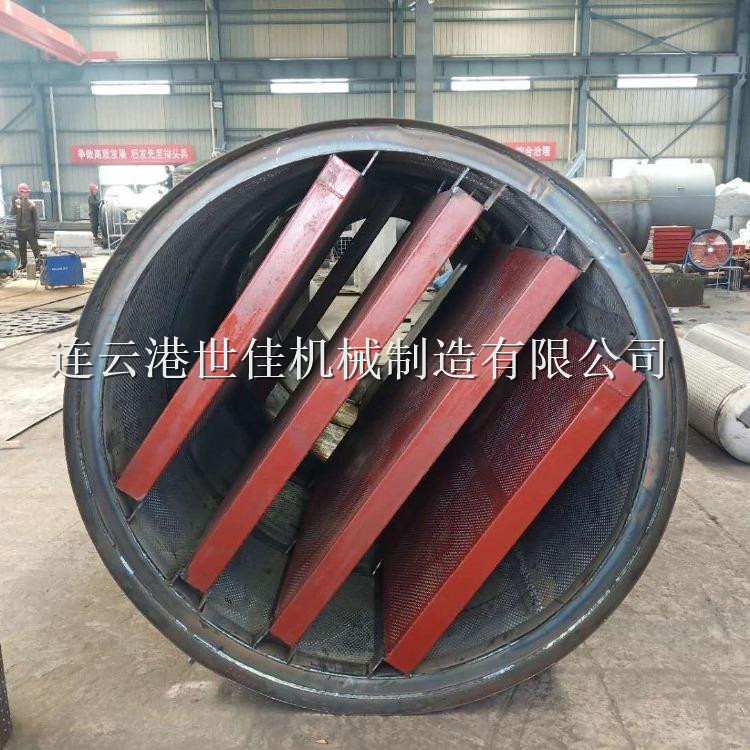

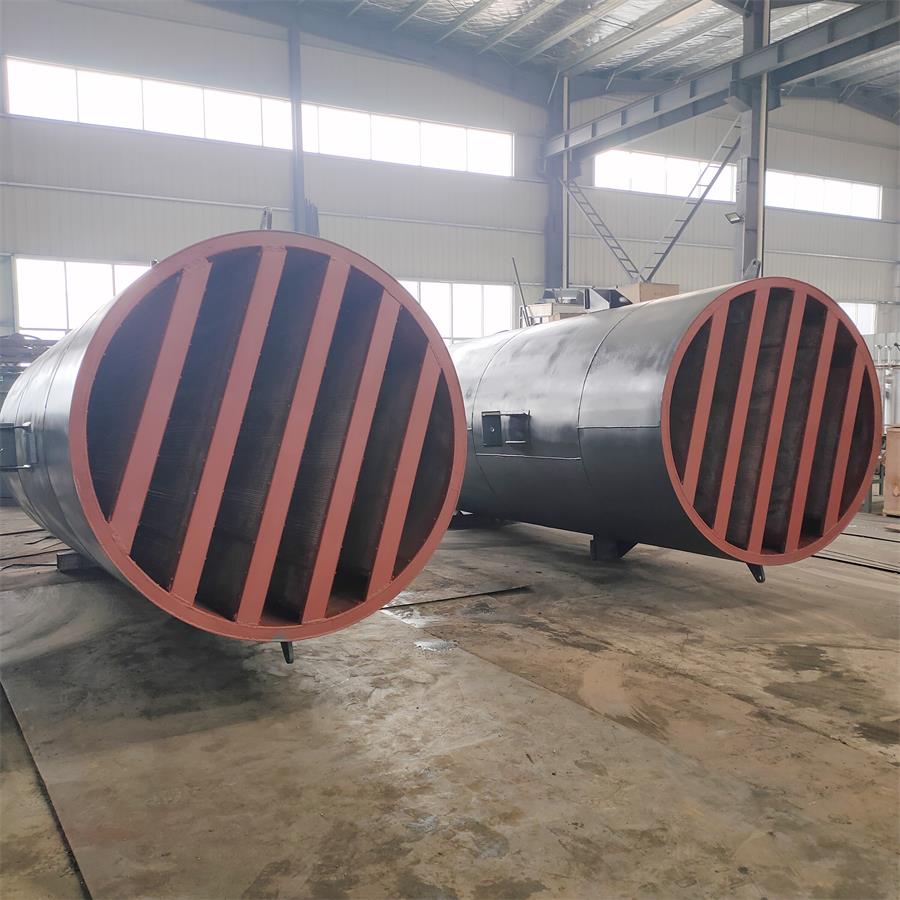

該新型風機消聲器是根據阻聲片消聲原理所研制，聲學性能優良，空氣動力性能良好；結構合理，便于安裝是一種大風量阻性蜂窩式消音器，抗性段采用了多室抗性膠直管道及+字形吸聲片形式，從而保證了在較寬頻范圍內具有足夠的消聲量。FG型消音器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料。為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。本產品當用戶按要求安裝后，其極限噪聲級不超過85分貝。本廠還設計生產燃輪機，羅茨風機、鼓風機、空壓機及柴油機排氣其等各類用途的消音器。
本引風機消聲器是根據阻聲片消聲原理所研制，該型消音器聲學性能優良，空氣動力性能良好；結構合理，便于安裝，是一種大風量阻性蜂窩式消音器，抗性段采用了多室抗性膠直管通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。風機消聲器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。
三、高壓風機消聲器型號及參數 ：
FG-XXX FG表示風機消聲器 XXX表示風量
技術參數
主體材質：A3、304、304L、316、316L
消聲填料材質：多孔性巖棉、不銹鋼纖維、硅酸鋁吸音棉
消聲量：30-50dB(A)
排汽量：0.5-400T/h
螺帽螺栓：20#、304、304L、316、316L
密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、金屬墊片
密封面：凸面、平面、凹凸面
法蘭標準：HG、GB、HGJ、JB、ANSI、JIS、DIN
制造檢測標準：GB12348-90、GB/T14623-93
外表：碳鋼:防腐油漆/不銹鋼:酸洗處理或防腐油漆
四、引風機消聲器供貨范圍：
消音器供貨范圍為整體出廠。
五、引風機消聲器選購：
1、流量，壓力，溫度，殼體材質。
2、接口尺寸，連接方式。
3、安裝在進口還是出口，是否配防雨帽。
注:因用戶熱力設備的排汽對象繁多，我廠可根據排汽量，蒸汽壓力，溫度及接管尺寸設計各種規格的
