膠球清洗裝置
膠球清洗裝置
一、作用
膠球清洗裝置是汽輪機發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置為在線運行，可實行手動、自動控制；可始終保持凝汽器換熱管(銅管或不銹鋼管)處于清潔狀態，能夠延長冷卻管的使用壽命、減輕勞動強度；是提高電廠經濟效益，保障凝汽器安全運行，是不可缺少的裝置。

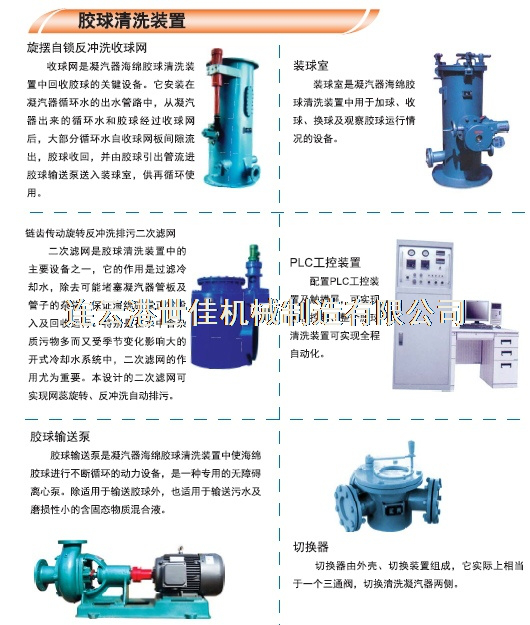

二、膠球清洗裝置的組成部分
由收球網、裝球室、膠球泵、分匯器、閥門、管路和電器控制柜構成。為了保證膠球清洗裝置的可靠運行，防止循環水中帶有的大量雜物堵住凝汽器換熱管(銅管或不銹鋼管)，應在循環水入口管上裝設二次濾網，它可以將循環水中大于7mm的雜物清除掉。
三、優點
我公司生產的膠球裝置是目前其它膠球清洗裝置的更新?lián)Q代產品，本裝置主要組成部件為收球網和二次濾網。
它具有以下特點:
設計結構新穎合理；操作方便；膠球回收率(≥95%)；二次濾網過濾能力強；水阻小于350mmH2O。

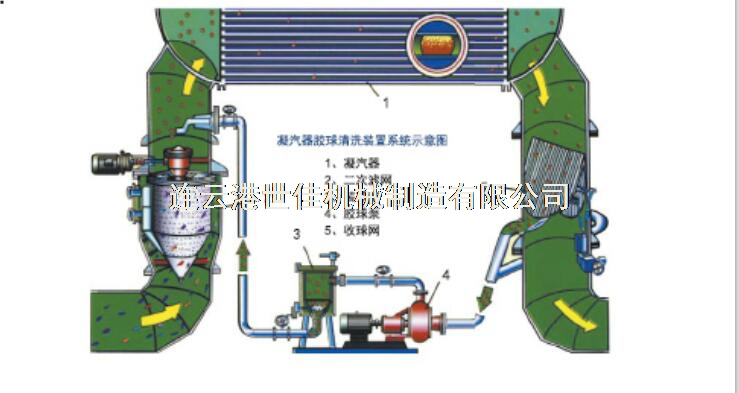

凝汽器膠球清洗裝置系統示意圖
收球網
一、作用
收球網是膠球清洗系統中的關鍵設備，它安裝于凝汽器出水管段上，攜帶海綿膠球的循環水通過凝汽器管束，經收球網網板阻擋后，通過膠球泵輸送到裝球室、分匯器、等閥門進入循環水入口管再進入凝汽器循環使用；它的作用是把膠球從循環冷卻水中分離出來，且必須具備不漏球、不卡球的性能。我廠生產的收球網有以下三種形式:SD(單網片式)、SF(“A"字分流式)。
二、工作原理
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大--點(約1-2mm)，且濕態比重和水相近。將膠球從裝球室手孔處投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在比循環水進口壓力略高一些的水流帶動下，進入凝汽器水室。因膠球是一個多微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管、對冷卻管內徑進行一-次抹擦，使管內壁污垢隨水流帶出，膠球隨循環水經出水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到裝球室，如此循環復對凝汽器冷卻管實現連續自動清洗。
三、SD收球網
(一)單網片式收球網
型號:SD-XXX 收球網-單網片-口徑
(二)結構特點
SD(單網片)型收球網適用于管徑為DN400~700mm系統；它是由一個網板、一個操作軸、導流翼、外殼、操作機構(電動執行機構)等組成。
網板由不銹鋼條制成，可以轉動，當網板靠在外殼壁上時為收球位置，轉動一定角度超過收球網進、出口中心線10°左右到達反洗位置。
(三)工作原理
收球位置:當系統運行時，網板處于收球位置，此時網板四周緊貼外殼內壁，膠球通過網板阻攔在-側匯集，經引出管， 被--小股水流攜帶吸入膠球輸送泵，這樣，膠球又被送回裝球室進行再循環使用。
反洗位置:網板前后壓差達一-定值時，操作網板反洗位(收球后進行)，此時積存在網板上的雜物，就會被冷卻水流沖洗并攜帶走。
(四)主要技術參數
收球率:≥95% 水阻:≤300mmH2O 網板板條間距:7mm 電源:380V 設備外形與結構尺寸 電、手動
1、外殼 2、網板 3、軸系 4、膠球引出管 5、導流板 6、手孔

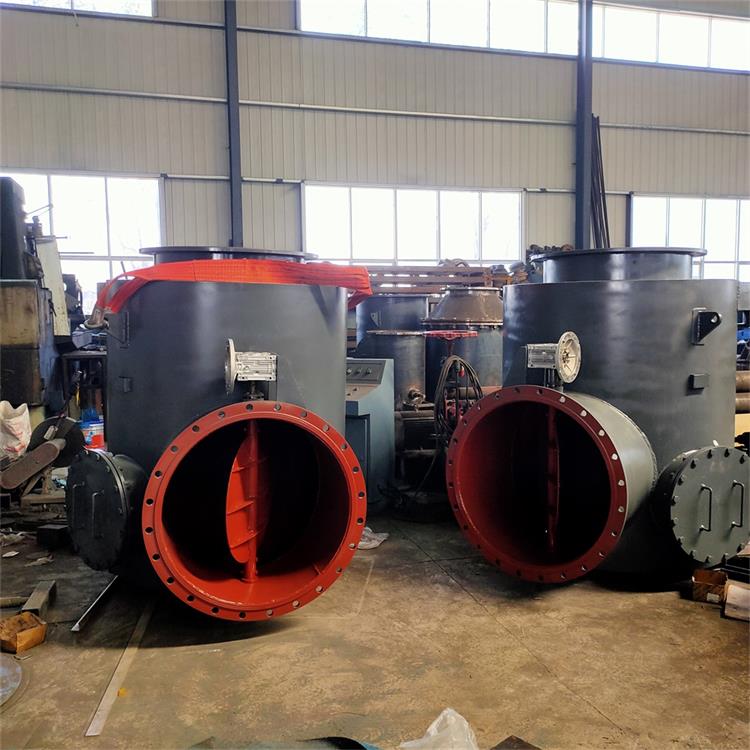

四、SF收球網
(一)型號 型號:SF-XXX 收球網“A”字分流式公稱直徑
(二)結構特點
SF型收球網適用于循環水管徑DN800-DN2200的系統。它是由兩個網板、兩個操作軸、兩個導流板，兩個出口、外殼、傳動機構、執行機構等組成。
兩個網板由不銹鋼條制成，可以翻動，“A”字型布置；當網板呈“A”型時，邊緣與外殼內壁貼住時為收球位；當兩個網板向兩側翻轉達一定角度時，為反洗位置。
(三)工作原理
收球位置:系統運行時，網板處于收球位置，此時，兩個網板邊緣分別與筒壁內側貼住，膠球由于網板的阻攔被匯聚在收珠網兩側，分別被水?dāng)y常通過膠球出口，經匯集后被吸入膠球輸送泵內，送回清洗系統，供再循環使用。
(四)主要技術參數 收球率:≥95% 水阻:≤300mmH2O 網板板條間距:7mm 電源:380V 設備外形與結構尺寸
1.膠球引出管 2、測壓引出管 3、人孔門 4、收球網主體 5、膠球輔收管 6、起吊鉤 7、電動操作機構
裝球室
一、作用

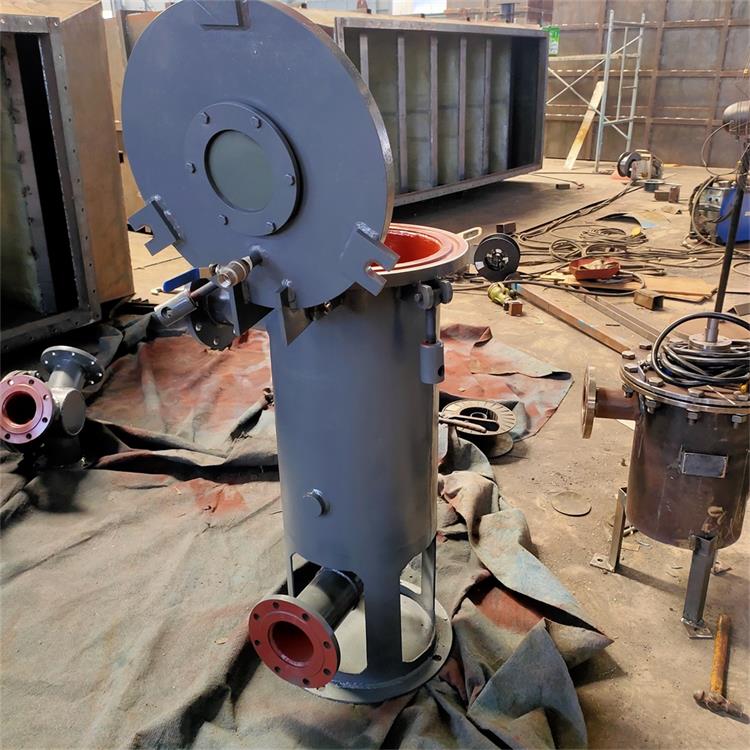

裝球室在膠球清洗裝置中用于加裝膠球，回收膠球，觀察膠球在系統中的運行情況。
二、型號 ZQS-XXX 裝球室-殼體直徑
三、結構特點
裝球室結構，它是由外殼、蓋板、集球斗、切換閥、進口管、出口管手動執行機構或電動執行機構組成，蓋子上鑲有有機觀察窗和排氣閥，外殼下部裝有放水閥，裝球室設計有足夠的容量，以保證海綿膠球在裝球室內有巡回的余地。
四、工作原理
膠球清洗裝置投運前，將裝球室切換閥放在收球位置；在裝球室內放入足夠數量的膠球，裝球數量為凝汽器單程換熱管的10%，利用裝球室的出口球閥和排氣視將裝球室充滿水；然后打開切換閥以及膠球清洗裝置單程系中閥門，再啟動膠球輸送泵，進入工作狀態；收球時將切換閥放到收球位置，再打開放水閥，此時膠球被擋在裝球室漏斗內，10min后將膠球清洗系統停止運行，從裝球室內去出膠球，清點數量，計算收球率。
分匯器
一、作用

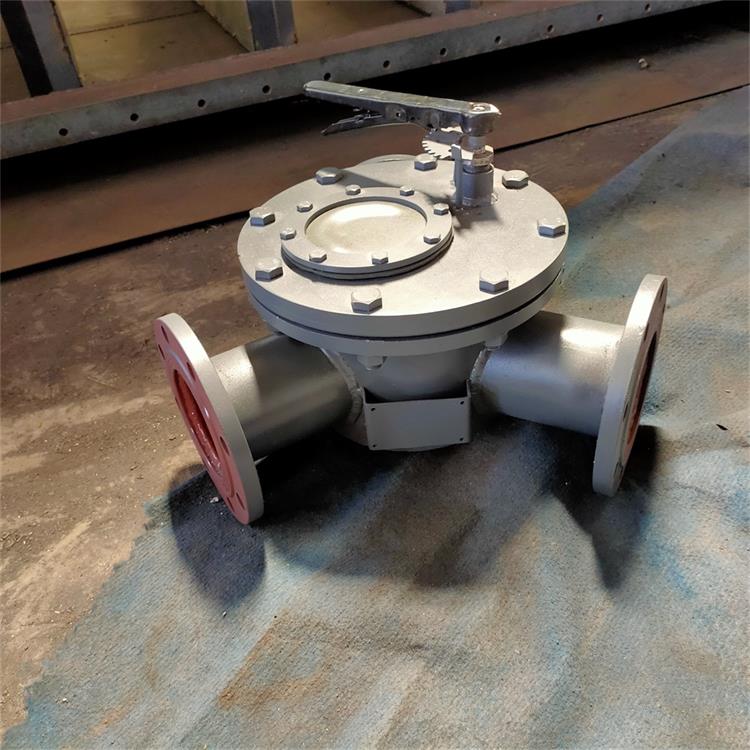

分匯器是一個三通(管)閥。通過其中導向板的切換可使膠球進入需要清洗的--側凝汽器中。它也可作為收球網膠球引出管的匯合和按球管的分流三通管使用。
程控柜
CK型程控為膠球清洗專用設備，程控采用PLC可編程控制器，具有自動、手動控制功能。開關量輸入模塊DI，開關量輸出D0。按工藝流程及設備要求分組，主要按液位信號及PH信號自動程制設備，各設備的運行、備用，狀態送到控制面板顯示。PLC負責點的采集、回路控制、連鎖程序控制。使檢測更準確、到位，確保球的高效率回收。具有遠程控制功能。
膠球泵
一、作用
它是膠球清洗系統中使膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵， 其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損小等優點。
二、規格型號
三、性能參數
二次濾網
一、作用
清除循環水中大于8mm的雜物，防止雜物隨著循環水進入凝汽器換熱管管程，堵住換熱而影響冷卻效果以及保障膠球清洗裝置收球率。
二、形式
我公司經過多年實踐推出清污能力強，水阻小、自動化程度高、運行安全可靠、檢修維護方便的次濾網 。
其具體形式有:網芯固定WE型外旋式二次濾網(見圖)和排污斗(網芯)旋轉EDF型負壓反沖式二次濾網。

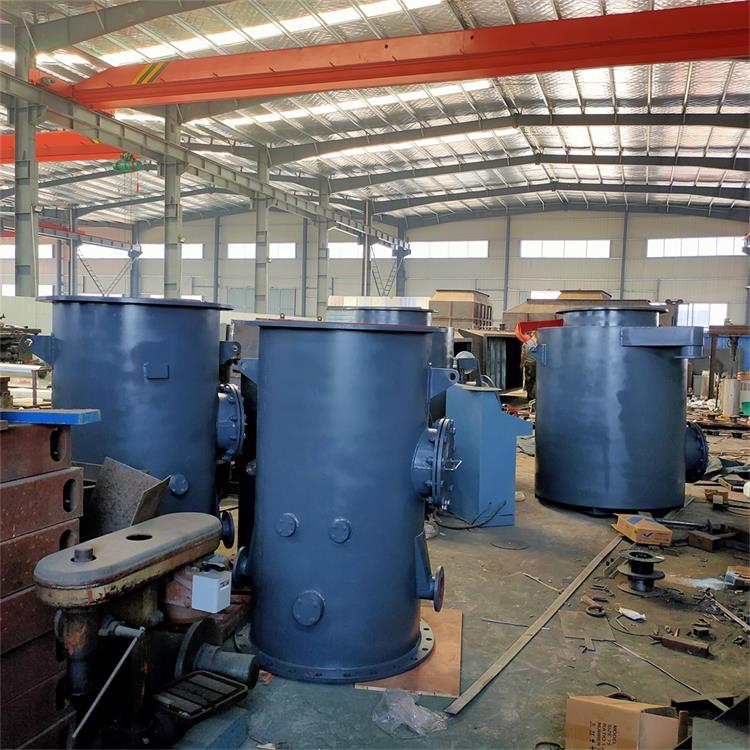

三、WE外旋式二次濾網
(一)型號WE-XXX 外旋式二次濾網-口徑
(二)結構特點:
WE系列外旋式二次濾網為立式安裝，它由殼體、網芯、螺閥和排污閥等組成。網芯采用不銹鋼制造。排污口、放水口、人孔門位置可根據電廠實際情況進行變動。
1、二次濾網本體 2、電動執行機構 3、排污蝶閥
(三)工作原理
WE系列外旋式二次濾網的進水是從網芯的外部流向網芯的內部的，循環冷卻水中的雜物阻攔、積存在網芯外部周圍，當網芯內、外壓差達到一定值時，可以將排污閥打開，并將蝶閥由全開位置轉到導向位置，使循環冷卻水在網芯外圍沿切線方向急速旋轉流動，從而將積存在網芯外圍的雜物沖刷掉，然后匯集到從排污管中排掉。當清污沖洗結束后，將蝶閥轉
到全開位置，關閉排污閥。
(四)主要技木參數
清污率:≥95%水阻:≤300mmH2O網芯孔直徑: 中8.0mm.
(五)規格型號及尺寸
(六)訂貨須知
(1)需方提供安裝形式(立式、臥式)、接管通徑、現場位置空間。
(2)循環水流量設計值。
(3)循環水中雜質含量居多的是何種雜質。
四、EDF型二次濾網
(一) 型號 EDF-XXX 二次濾網帶排污斗負壓反沖式口徑
(二)結構特點: 它主要是由:殼體、不銹鋼網芯、傳動機構、減速機、排污閥門等六個部件組成，有立式和臥式兩種。
1、出口管2、出口短接3、外筒體4、觀察孔5、進口營6、擺線針輪減速機7、差壓開關接口8、排污口9、網芯
(三)工作原理
經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物和泥沙等雜質在濾網處附到一定數量時， 濾網的內外水壓差增大到控制系統規定數值時一般為500mmH2O柱)，自動控制系統動作、排污閥打開，排污斗開始旋轉，附著的雜物被負壓反沖水反沖被同時打開的排污閥排掉，待內外壓差恢復到正常時(一般≤300mmH2O柱)驅動機構自動關閉，排污閥同時關閉，如此循環往復，從而完成過濾排污工作過程。同時二次濾網可與DCS系統連接。
主要技術參數及性能 清污率:≥95% 水阻:≤300mmH2O 網芯孔直徑:中8mm
二次濾網一次反沖洗時間小于5分鐘，且--次清洗帶走的水量應小于相應時間內額定流量的5%(電力部標準DL/T581-95T)。
(四)EDF規格型號及尺寸
二次濾網一次反沖洗時間小于5分鐘，且--次清洗帶走的水量應小于相應時間內額定流量的5%(電力部標準DL/T581-95T)。
(五)EDF規格型號及尺寸
(六)技術特點
二次濾網操作方式:有手動操作和自動操作，控制運行方式:按以下四種方式運行:
(1)二次濾網差壓控制為:二次濾網前后設壓差測量系統，當前后壓、差不斷增加達到設定值時500mmH2O，二次濾網網芯內或外的排污斗(槽)在擺線針輪減速機驅動下，同步轉動，附在網芯內或外表面的雜物通過罩在網芯內表面的排污斗(槽)，被網芯外或內流向網芯內或外部反沖水將其反沖入排污斗(槽)然后進入排污管，通過自動打開的排污閥排掉，排污時間可任意設定，排污時間結束，差壓測量系統再次檢測差壓值，當大于500mmH2O時，再次啟動，再次清洗，直到差壓低于設計值300mmH2O時，減速機自動停止旋轉，排污閥自動關閉；清洗結束。
(2)二次濾網差壓時序控制:二次濾網差壓設計8小時(可任意設定)自動清洗一次；清洗時無論差壓是否達設定值，都自動啟動清洗，設定清洗一次時間可任意設定， 待清洗時間結束后，減速機停止工作，排污閥隨之關閉。時序控制動作時，差壓控制為停止?fàn)顟B(tài)，相互之間不同步運行。
(3)就地控制，為方便現場就地的調試工作，通過手動/自動切換開關進行手動自動控制切換。以及對排污閥、減速機方向進行調整。
(4)在集中控制室通過單元機組DCS的操作，能遠方操作自動程序的啟動和停止。
(七)訂貨須知
(1)需方提供安裝形式(立式、臥式)，接管通徑，現場位置空間。
(2)循環水流量設計值。
(3)循環水中雜質含量居多的是何種雜質。
