一、工業濾水器用途
工業濾水器產品是針對電力、化工、冶金造紙等行業冷卻水系統和其它用水管道上水的過濾之用,具有攔污,排污的特點。是一套性能先進、價格合理的清洗過濾裝置,其價格相當于進口同類收備的三分之一。
二、工業濾水器性能特點

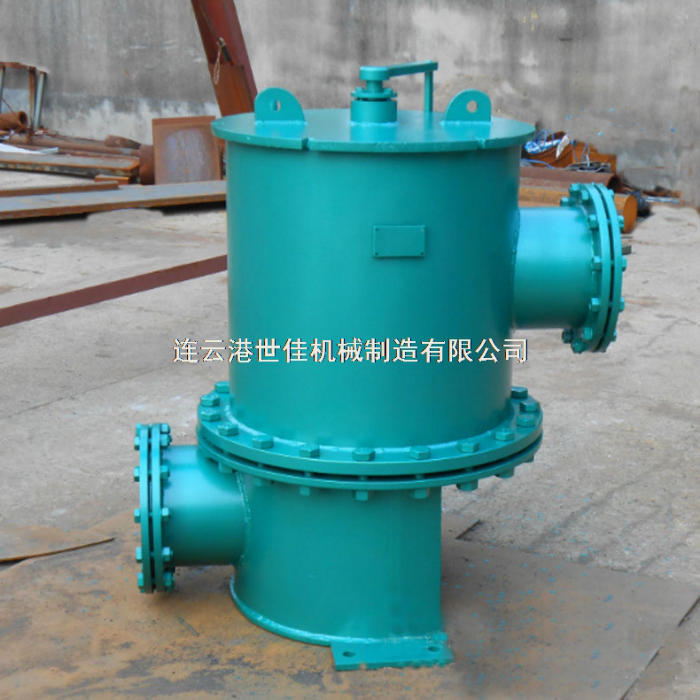

1、手動濾水器結構、性能特點:
?。?)主要結構由①轉動軸②定位桿③支架殼體④不銹鋼網芯⑤進、出水口⑥排污口等組成。
(2)性能特點
?、俳Y(jié)構簡單、占有空間位置??;②造價低;
?、谒膬艋芰?qiáng),過濾雜質精度高。過濾雜質小尺寸為1.5mm,還可根據用戶要求設計過濾精度。
?、弁髅娣e大,通流倍率為3~3.86,使攔污容量增大,水阻減小。

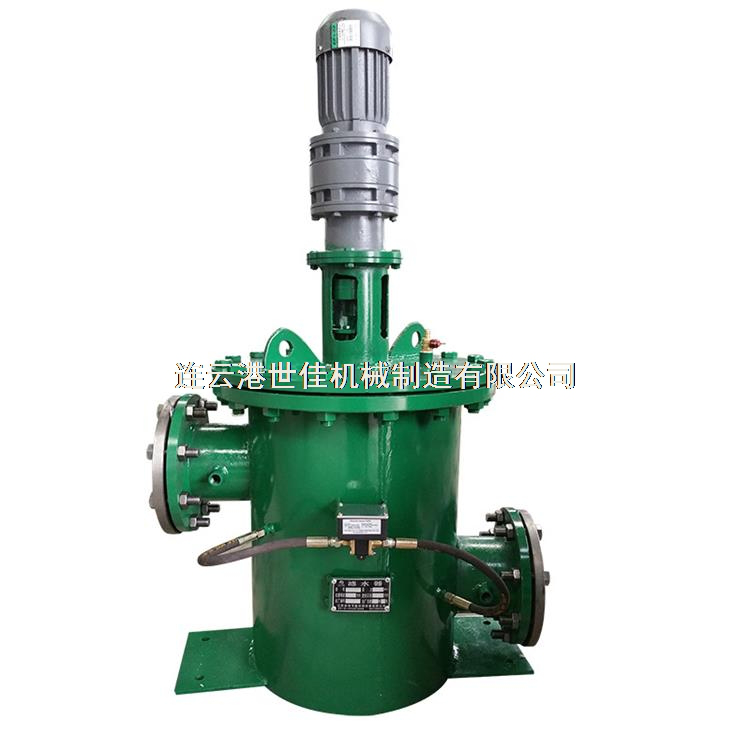

2、自動濾水器性能、結構特點:
(1)主要②定位桿③支架殼體④不銹鋼網芯⑤進、出水口⑥排污裝置⑦自動控制系統(柜)⑧減速電機⑨壓力水反沖機構等組成。
(2)性能特點
?、俳Y(jié)構設計合理,使用維修方便。網芯為活動網芯,可拆裝進行清理,更換等工作,使用維修方便。
?、谒膬艋芰?qiáng),過濾雜質精度高。過濾雜質小尺寸為1.5mm,還可根據用戶要求設計過濾精度。
③通流面積大,通流倍率為3~3.86,使攔污容量增大,水阻減小。
④利用負壓反沖(或壓力反沖)原理進行排污,速度快、效果好,減少了工業水的損失。
⑤濾網水阻≤350mmH2O。
⑥該型式采用進口的PLC可編程控制系統、遠程控制,并且設計有壓差在線監測系統,本設備同時具有手動、定時、自動清洗功能。
?、咴O(shè)計新穎,由濾、刷、攔、排四位一體,確保不銹鋼網芯的暢通,使用壽命長。
三、工業濾水器工作原理及運行程序
工業濾水器的進水由網芯的內部進入,雜物附著在網芯內表面。該網芯共分成4~8個小室,在運行過程中,當某一小室旋轉到排污口正上方時,該小室即為相對靜壓狀態,當排污閥門打開,排污閥出口壓力為大氣壓,此時,該小室存在著一定的壓差,致使網面受到由外向內的返流沖洗。系統的工作水壓越高,該水室負壓越大,附著在網芯內表面的雜物全部被反沖掉,由下部排污口隨水流排走。執行機構帶動網芯低速旋轉,隨著網芯的低速旋轉,返流能使整個網面得到周而復始的清洗,實現在線運行。
該濾網可根據現行水質情況,采用定時工作方式,即設備出廠暫定每班次(4小時)清洗1次,每次清洗時,轉動設備頂部執行機構帶動網芯旋轉(1圈),可視現場情況自定網芯的旋轉周數,保持運行正常。
當濾網過濾雜物以后,網芯臟污、水阻增大,需要清洗時,打開排污閥,轉動執行機構,進行排污,當網芯干凈后,水阻下降到一定值時,停止排污操作,關閉排污閥,如果差壓沒有下降,繼續增加,則停止運行,關閉排污閥,進行檢修,打開濾網,取出網芯進行清理或更換。
四、工業濾水器使用范圍
1、適用于DN600及以下管道(DN600以上一般采用二次濾網)。
2、其中濾水器(過濾精密為1.5mm~8mm)適用于發電機內冷水系統和汽輪機油系統,杜絕了老式濾網布破碎而造成的事故隱患。
3、結構形式有:A、低進高出式B、高進低出式C、斜插式D、進側側出式等,可根據現場要求設計。
五、工業濾水器訂貨須知
1、需提供的參數
?。?)使用場所,主要雜物介質名稱。
(2)工業水管道規格、材質。
(3)根據水質提出過濾的精度。
(4)過濾水的流量、壓力。
?。?)確定安裝位置安裝形式及進水、出水方向。
2、型號說明
項目型號 | 公稱通徑 | 流量設計 | 排污管徑 | 減速機功率 | 排污電機功率 |
DLS-50 | 50 | 40 | 25 | 0.37 | 0.1 |
DLS-80 | 80 | 60 | 40 | 0.37 | 0.1 |
DLS-100 | 100 | 80 | 50 | 0.37 | 0.1 |
DLS-150 | 150 | 200 | 80 | 0.55 | 0.1 |
DLS-200 | 200 | 350 | 80 | 0.55 | 0.1 |
DLS-250 | 250 | 520 | 100 | 0.75 | 0.2 |
DLS-300 | 300 | 770 | 150 | 0.75 | 0.2 |
DLS-350 | 350 | 1000 | 150 | 0.75 | 0.2 |
DLS-400 | 400 | 1400 | 150 | 1.1 | 0.2 |
