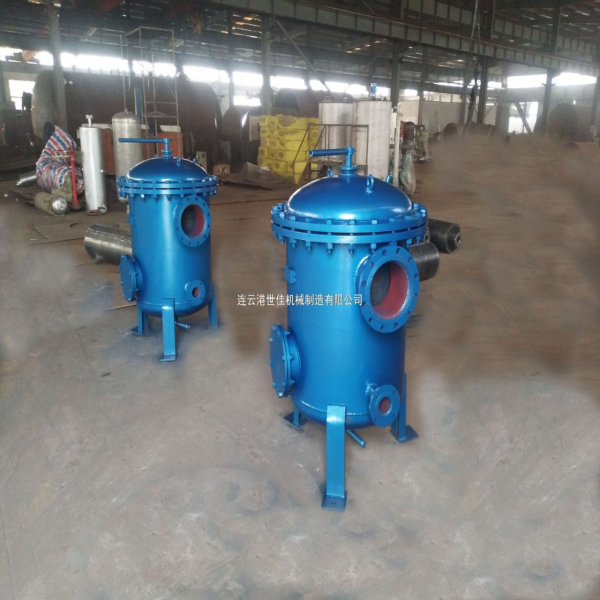

手動工業濾水器應用在各大電站、化工、印染、造紙等行業供用水管道上，屬于替代二次濾網的小型濾水器，可任意選定精度，具有體積小，造價低，過濾流量大等諸多優點，濾水器特別適用于母管制供用水的分支管道上，從而具有二次濾網所不及的優點。
由于從江河、湖海中取水的來源不同，所以在水中存在著多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管道前，都采用簡單的柵欄過濾，條件比較好的或用一次濾網進行處理，但處理后的水中仍存在著-些體積較小的雜質。當它們?cè)诠┯盟到y(tǒng)中聚積到一定程度而不清除時，將導致通流面積減小，產生堵塞，嚴重時造成停機，對安全運行構成極大威脅。鑒于經濟、方便、維修等諸多因素，我公司設計的新型反沖式工業濾水器系列產品，可滿足用戶要求，徹底解決上述問題。
1、手動工業濾水器主要技術參數
(1)工作壓力≤0.6MPa
(2)濾網孔徑3φ~φ8mm
(3)額定流量下的阻力≤0.05MPa
2、手動工業濾水器結構與使用說明:

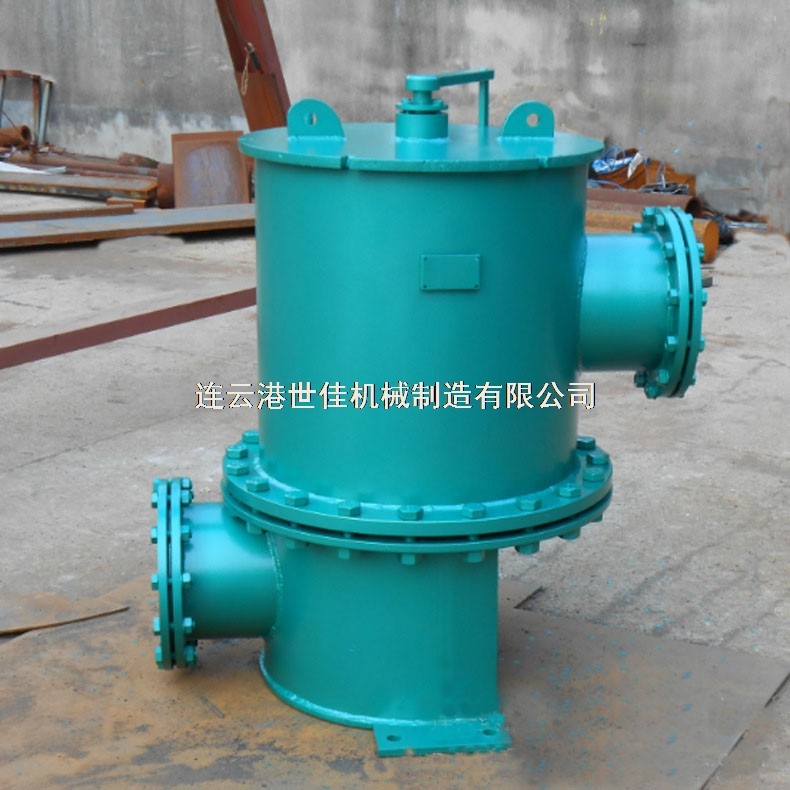

(1)本系列濾水器由①轉動軸、2定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成(見圖)，一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。
(2)濾水器接入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水雜質通過網芯時，由于體積大于網芯孔，而被截留在網芯上，到聚集到一定數量時，即造成進出口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時，定期自動反沖排污。
3、手動工業濾水器使用范圍:

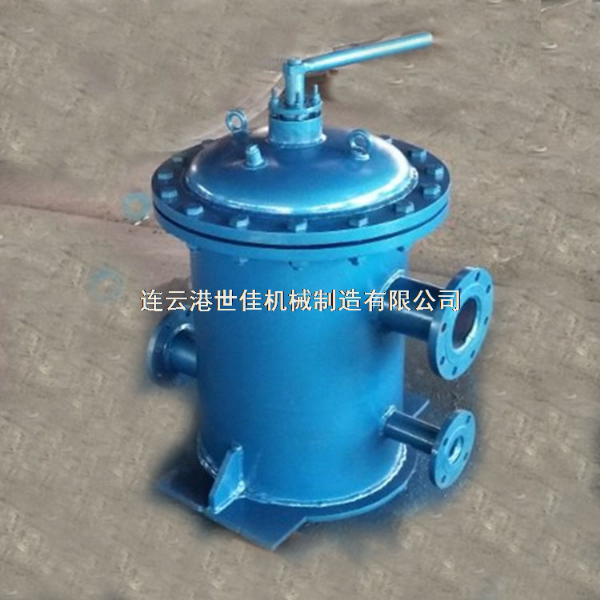

濾水器安裝在電站、化工、印染、造紙等多種行業的DN500以下供用水管，一般情況下，不須增加動力源，只需采用手動，手柄按產品所標定的位置依次轉動，濾水器內部的幾個過濾室即可逐一清洗，從而達到自動反沖。
4、手動工業濾水器型號說明:LSF-300L濾水器S介質水F工作方式為反沖式300公稱通徑mm
5、手動工業濾水器選型
型號規格 | DN1 | DN2 | Φd | n-Φd1 | B1 | B2 | H0 | H1 | H2 | L | B |
LSF-100 | 100 | 25 | 219 | 4-Φ20 | 200 | 200 | 808 | 300 | 120 | 360 | 60 |
LSF-200 | 200 | 100 | 530 | 4-Φ30 | 500 | 500 | 1310 | 782 | 165 | 740 | 180 |
LSF-300 | 300 | 100 | 700 | 4-Φ30 | 590 | 590 | 1460 | 910 | 260 | 950 | 200 |
LSF-400 | 400 | 150 | 920 | 4-Φ44 | 655 | 655 | 1733 | 1115 | 300 | 1060 | 200 |
LSF-500 | 500 | 150 | 1020 | 4-Φ44 | 705 | 705 | 2000 | 1290 | 350 | 1160 | 200 |
